Astragraphic · CP19-169

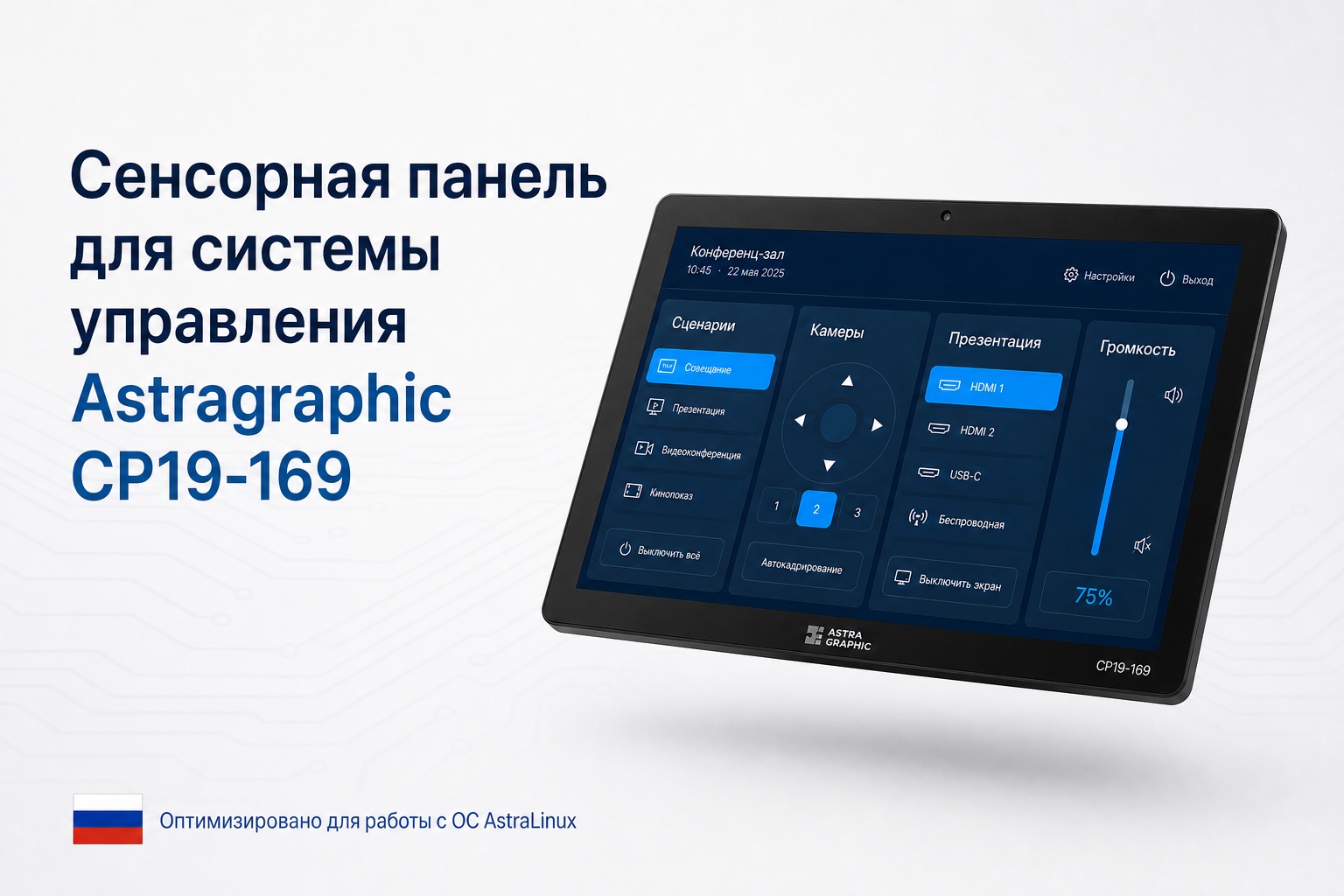

Сенсорная панель для системы управления Astragraphic CP19-169
Встраиваемая или настенная сенсорная панель для управления мультимедийным оборудованием, сценариями конференц-зала, камерами, источниками и громкостью.
Назначение
Как работает устройство
Astragraphic CP19-169 выполняет локальный интерфейс управления на Android-платформе, получает видеосигнал через HDMI IN и обменивается данными по Ethernet, Wi‑Fi и USB. Интеграция с контроллерами и серверной инфраструктурой на AstraLinux выполняется на уровне проекта; сама панель использует Android.
Ключевые возможности
Преимущества
15,6-дюймовый ёмкостный экран с поддержкой до 10 одновременных касаний.
Варианты экрана 1920×1080 или 3840×2160 для детализированных интерфейсов управления.
HDMI IN, USB Type-C, два USB Type-A и Ethernet для интеграции в мультимедийную систему.
Wi‑Fi 6, Bluetooth 5.3, встроенные динамики и двойной микрофон с шумоподавлением и эхоподавлением.
Сценарии
Применение
- сенсорное управление конференц-залом
- управление камерами, источниками и громкостью
- запуск сценариев переговорной комнаты
- диспетчерские и ситуационные центры
- интерактивный терминал мультимедийной системы
Подключение

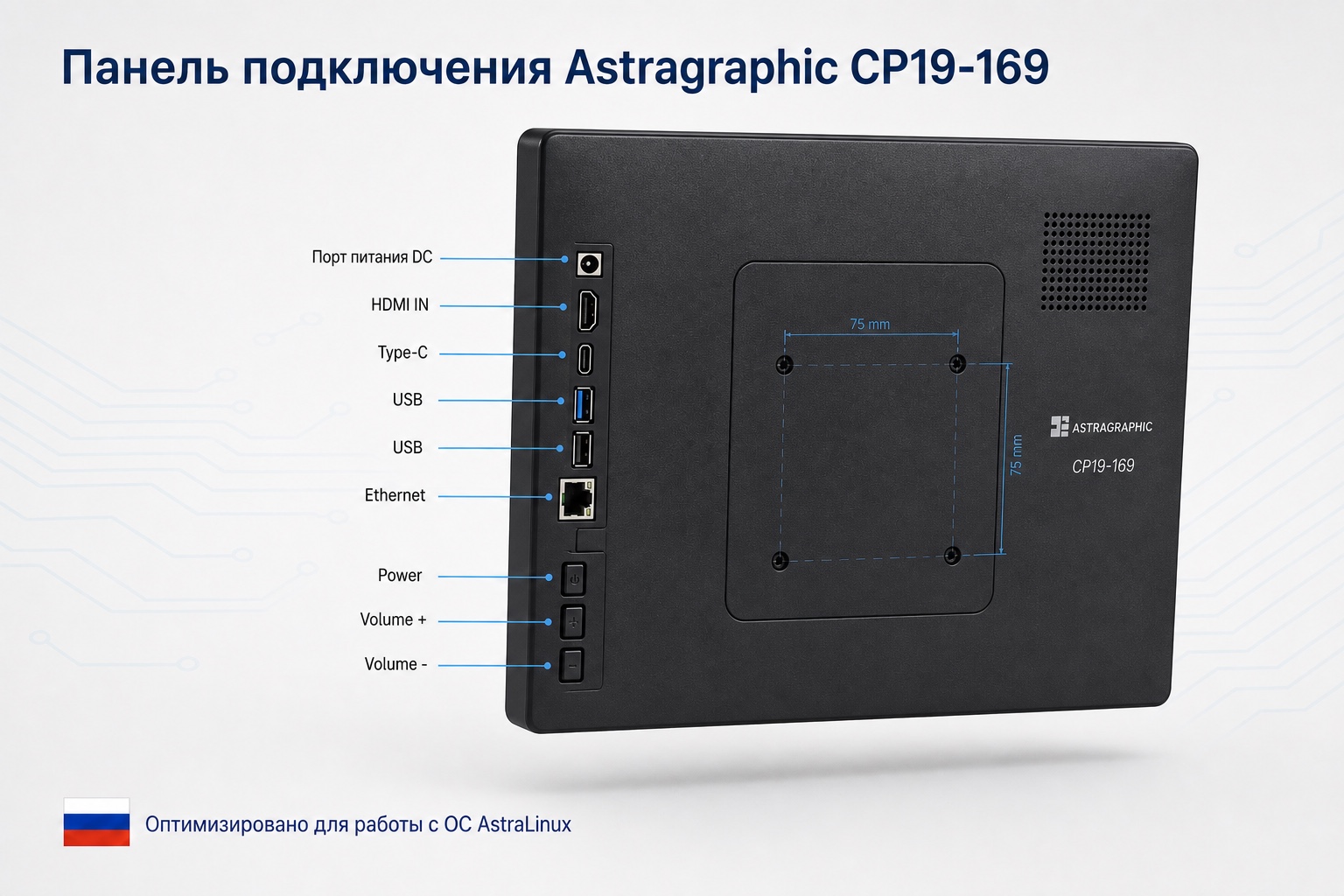

Панель подключения
Панель показана по техническому изображению. Количество, типы и расположение разъёмов не изменялись.
Питание
- 1 × порт питания DC
Видео и USB
- 1 × HDMI IN
- 1 × USB Type-C — полнофункциональный, кроме функции зарядки
- 2 × USB Type-A
Сеть и беспроводная связь
- 1 × RJ-45 Ethernet
- 1 × модуль Wi‑Fi IEEE 802.11b/g/n/a/ac/ax (Wi‑Fi 6)
- 1 × модуль Bluetooth 5.3
Аппаратные элементы интерфейса
- 3 × кнопки: питание, громкость +, громкость −
- 1 × G-сенсор
Аудио
- 2 × динамика 5 Вт / 4 Ом
- 2 × встроенных микрофона с шумоподавлением и эхоподавлением
Монтаж
- 1 × крепление VESA 75×75 мм
Параметры
Технические характеристики
- 15,6-дюймовый LCD-дисплей
- соотношение сторон 16:9
- варианты разрешения дисплея 1920×1080 или 3840×2160 (4K)
- ёмкостный сенсорный экран
- до 10 одновременных касаний
- интерфейс касания HID-USB
- платформа RK3588S2: 4 ядра Cortex-A55 + 4 ядра Cortex-A76, или RK3576: 4 ядра Cortex-A53 + 4 ядра Cortex-A72
- память 4 ГБ
- встроенная память 32 ГБ
- операционная система Android
- Wi‑Fi IEEE 802.11b/g/n/a/ac/ax (Wi‑Fi 6)
- Bluetooth 5.3
- 1× полнофункциональный USB Type-C, кроме функции зарядки
- 2× USB Type-A
- 1× HDMI IN с поддержкой 800×600, 1024×768, 1280×720, 1280×800, 1280×1024, 1366×768, 1600×900, 1920×1080 и 3840×2160
- 1× Ethernet RJ-45
- 3 кнопки: питание, громкость +, громкость −
- G-сенсор
- 2 динамика 5 Вт / 4 Ом
- двойной микрофон с шумоподавлением и эхоподавлением
- крепление VESA 75×75 мм
- рабочая температура 0…+40 °C при относительной влажности 20–80%
- температура хранения −20…+60 °C
- габариты 370×227,65×24,7 мм по максимальной толщине
Физические интерфейсы
- 1 × порт питания DC
- 1 × HDMI IN
- 1 × USB Type-C (полнофункциональный, кроме функции зарядки)
- 2 × USB Type-A
- 1 × RJ-45 Ethernet
Габариты и масса
| Габариты | 370×227,65×24,7 мм (по максимальной толщине) |
|---|---|
| Масса | Не указана производителем |
