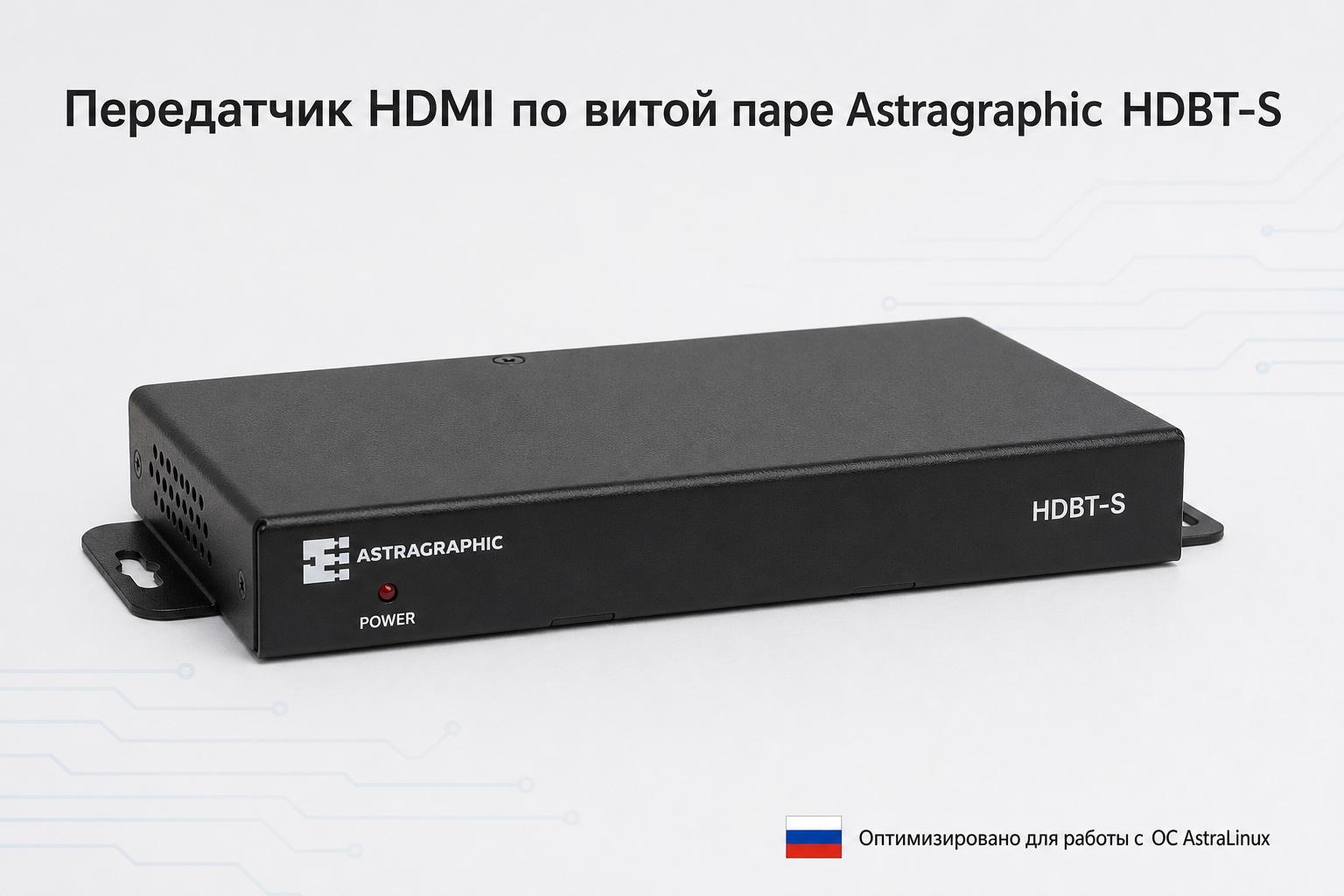

Astragraphic HDBT-S — передатчик HDMI по витой паре
Передатчик HDMI 2.0 по HDBaseT для передачи несжатого видео 4K, аудио и сигналов управления по одному кабелю Cat5e/6. Работает в паре с HDBT-R или совместимым HDBaseT-приёмником.
Назначение
Как работает устройство
Astragraphic HDBT-S принимает HDMI-сигнал от источника, дублирует его на локальный HDMI OUT и передаёт видео, аудио и команды управления по линии HDBaseT OUT. Двунаправленные ИК, RS-232 и CEC работают через тот же кабель Cat5e/6, а PoC позволяет запитать один модуль пары от другого.
Ключевые возможности
Преимущества
Передача HDMI 2.0 с полосой до 18 Гбит/с и разрешением 4K60 4:4:4 без перехода в IP-сеть.
Дальность до 100 м для 4K и до 150 м для 1080p по одному кабелю Cat5e/6.
Локальный кольцевой HDMI-выход для контроля или параллельного подключения дисплея рядом с источником.
Двунаправленная передача ИК и RS-232, сквозной CEC и питание второго модуля пары по PoC.
Сценарии
Применение
- передача сигнала от презентационного компьютера
- конференц-залы и переговорные комнаты
- удалённое подключение проекторов и дисплеев
- диспетчерские и ситуационные центры
Подключение

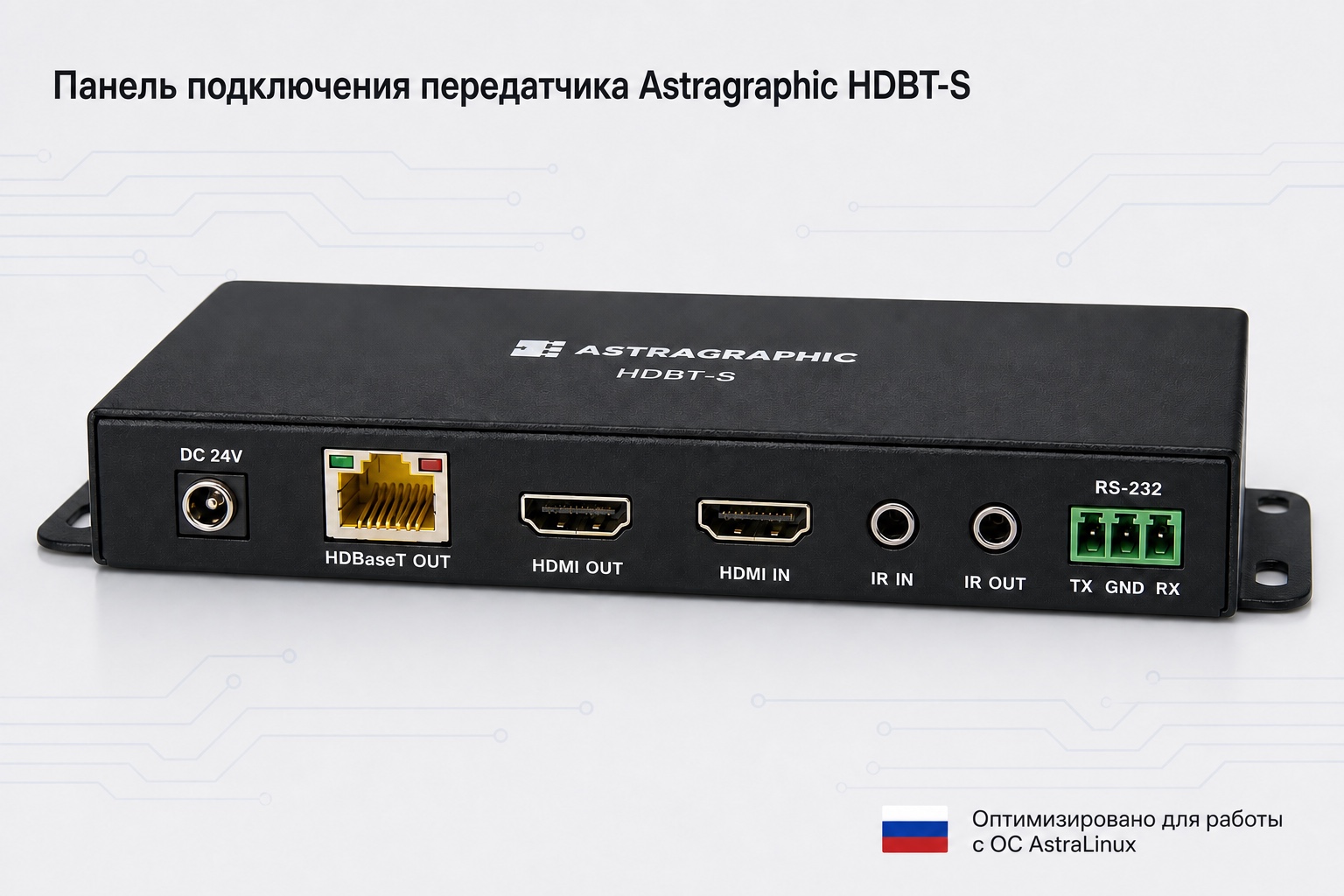

Панель подключения
Панель показана по техническому изображению. Количество, типы и расположение разъёмов не изменялись.
Видео и линия HDBaseT
- 1 × HDBaseT OUT — RJ-45 для кабеля Cat5e/6
- 1 × HDMI Type A OUT — кольцевой выход
- 1 × HDMI Type A IN
Управление
- 1 × IR IN — стерео miniJack 3,5 мм
- 1 × IR OUT — стерео miniJack 3,5 мм
- 1 × RS-232 — 3-контактный разъём Phoenix
- поддержка двунаправленного CEC
Питание и индикация
- 1 × вход питания DC 24 В / 1 А
- 1 × красный индикатор POWER
- 1 × индикатор соединения LINK
- 1 × индикатор HDMI SIGNAL
Параметры
Технические характеристики
- передатчик HDMI по HDBaseT для работы с приёмником HDBT-R или совместимым HDBaseT-устройством
- соответствие HDMI 2.0
- совместимость с HDCP 2.2 / HDCP 1.4 и DVI 1.0
- полоса пропускания видео 18 Гбит/с
- разрешение до 4K2K@50/60 Гц 4:4:4; поддерживаются 4K 4:2:2/4:2:0, 1080p/i, 720p/i, 480p/i, HDMI 3D и разрешения ПК до 1920×1200
- цветовые пространства RGB / YCbCr 4:4:4, YCbCr 4:2:2 и YCbCr 4:2:0
- глубина цвета 8/10/12 бит для 1080p60, 4K30 и 4K60 YCbCr 4:2:2/4:2:0; 8 бит для 4K60 4:4:4
- дальность по одному кабелю Cat5e/6: до 100 м для 4K2K и до 150 м для 1080p
- допустимая длина кабеля HDMI на входе/выходе: до 5 м для 4K60, до 10 м для 4K30 и до 15 м для 1080p60
- поддержка HDR, HDR10+, Dolby Vision и HLG
- HDMI-аудио: LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus, DTS-ES, DTS-HD Master, DTS-HD HRA и DTS:X
- 1 × локальный кольцевой выход HDMI Type A
- защита от электростатического разряда: ±8 кВ при разряде через воздушный зазор и ±4 кВ при контактном разряде
- двунаправленная передача ИК и RS-232, сквозная передача CEC
- поддержка PoC: адаптер 24 В / 1 А подключается к одному из двух модулей пары
- передатчик: 1 × HDBaseT OUT RJ-45, 1 × HDMI Type A OUT, 1 × HDMI Type A IN, 1 × IR IN 3,5 мм, 1 × IR OUT 3,5 мм, 1 × RS-232 Phoenix и 1 × DC 24 В
- источник питания комплекта: вход 100–240 В AC, 50/60 Гц; выход 24 В DC / 1 А
- потребляемая мощность 9,36 Вт приведена производителем как общее значение в таблице комплекта и не распределена по отдельным модулям
- корпус из алюминиевого сплава, цвет чёрный
- габариты передатчика 140×65×22 мм
- масса передатчика 160 г
- рабочая температура 0…+40 °C; хранение −20…+60 °C; относительная влажность 20–90% без конденсации
Физические интерфейсы
- 1 × вход питания DC 24 В / 1 А
- 1 × HDBaseT OUT — RJ-45, 8-контактный разъём
- 1 × HDMI Type A OUT — 19-контактный кольцевой выход
- 1 × HDMI Type A IN — 19-контактный разъём
- 1 × IR IN и 1 × IR OUT — стерео miniJack 3,5 мм
- 1 × RS-232 — 3-контактный разъём Phoenix
Габариты и масса
| Габариты | 140×65×22 мм |
|---|---|
| Масса | 160 г |
