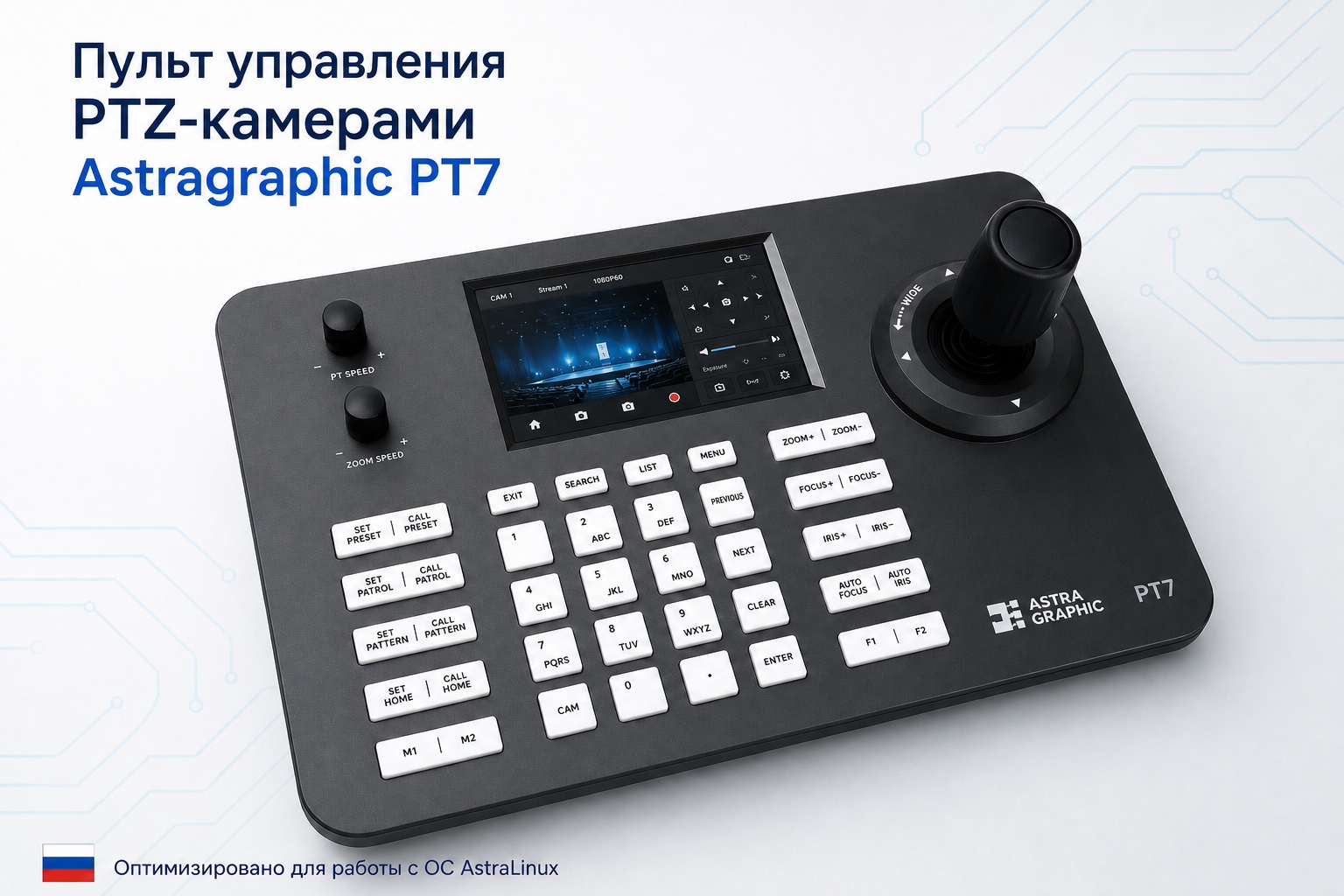

Astragraphic PT7 — пульт управления PTZ-камерами
Профессиональный IP-пульт для оперативного управления PTZ-камерами, вызова пресетов, патрулей и шаблонов в конференц-залах и студиях.
Назначение
Как работает устройство
Astragraphic PT7 получает видеопоток камеры по локальной сети, показывает его на встроенном 5-дюймовом экране и передаёт команды управления по ONVIF. Четырёхкоординатный джойстик управляет панорамированием, наклоном и зумом, а два бесступенчатых регулятора задают скорость движения и масштабирования.
Ключевые возможности
Преимущества
Встроенный 5-дюймовый экран выводит видеопоток камеры с разрешением до 1920×1080.
4D-джойстик объединяет панорамирование, наклон и плавное управление зумом.
До 99 пресетов, патрули, шаблоны и возврат в домашнее положение ускоряют работу оператора.
Питание по PoE или от адаптера DC 12 В упрощает монтаж на рабочем месте.
Сценарии
Применение
- управление PTZ-камерами конференц-зала
- видеостудии и трансляционные комплексы
- диспетчерские и ситуационные центры
- гибридные совещания и дистанционное обучение
- операторские рабочие места
Подключение

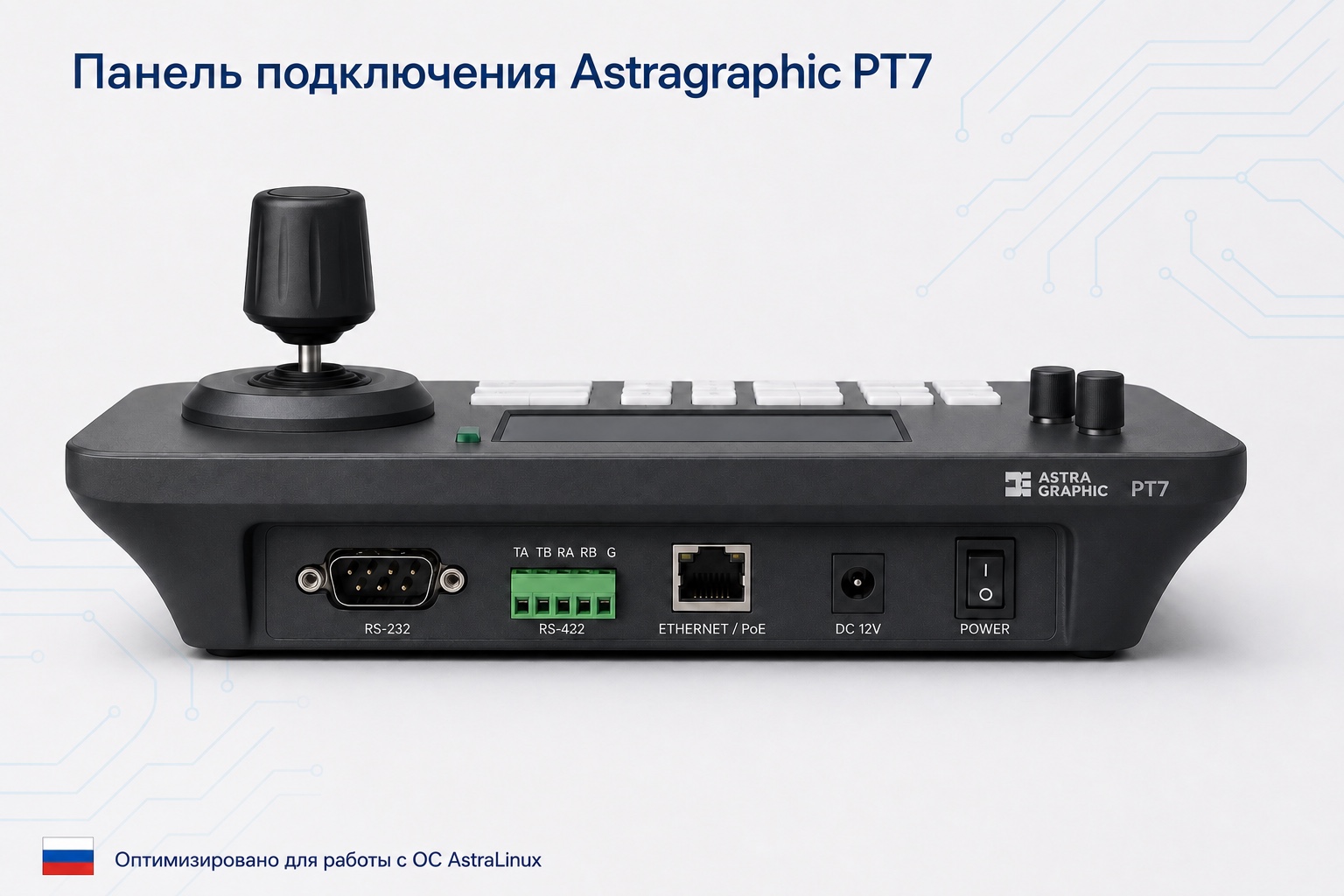

Панель подключения
Панель показана по техническому изображению. Количество, типы и расположение разъёмов не изменялись.
Сеть и питание
- 1 × Ethernet RJ-45 с поддержкой PoE
- 1 × вход питания DC 12 В, разъём 5,5/2,1 мм
- 1 × сетевой выключатель
Последовательные интерфейсы
- 1 × RS-232, разъём DB9 male — физически присутствует; в текущей версии руководства функция не активна
- 1 × RS-422, 5-контактная клемма TA/TB/RA/RB/G — физически присутствует; в текущей версии руководства функция не активна
Интерфейс оператора
- 1 × 5-дюймовый LCD-экран
- 1 × 4D-джойстик
- 2 × бесступенчатых регулятора скорости P/T и Zoom
- 1 × клавиатура пресетов и функций
Параметры
Технические характеристики
- 5-дюймовый промышленный LCD-экран
- предпросмотр видеопотока с разрешением до 1920×1080
- поддержка видеокодеков H.264 и H.265
- 4D-джойстик с управлением зумом поворотом рукоятки
- 2 бесступенчатых регулятора скорости P/T и Zoom
- поддержка ONVIF
- независимый IP-адрес в режиме IP-управления
- до 99 пресетов с номерами 1–99
- установка и вызов пресетов, патруль, шаблон и домашнее положение
- 1 × Ethernet RJ-45 с поддержкой стандартного PoE
- 1 × RS-232 DB9 male и 1 × RS-422 на 5-контактной клемме физически присутствуют, но не активны в текущей версии руководства
- питание DC 12 В ±10%, адаптер 2 А; допустимый диапазон 10,8–13,2 В
- разъём питания 5,5/2,1 мм
- корпус из PC+ABS и противоскользящая силиконовая накладка
Физические интерфейсы
- 1 × Ethernet RJ-45 с поддержкой PoE
- 1 × вход питания DC 12 В, разъём 5,5/2,1 мм
- 1 × сетевой выключатель
- 1 × RS-232 DB9 male — физически присутствует, функция не активна в текущей версии руководства
- 1 × RS-422 на 5-контактной клемме — физически присутствует, функция не активна в текущей версии руководства
Габариты и масса
| Габариты | Не указаны производителем |
|---|---|
| Масса | Не указана производителем |
