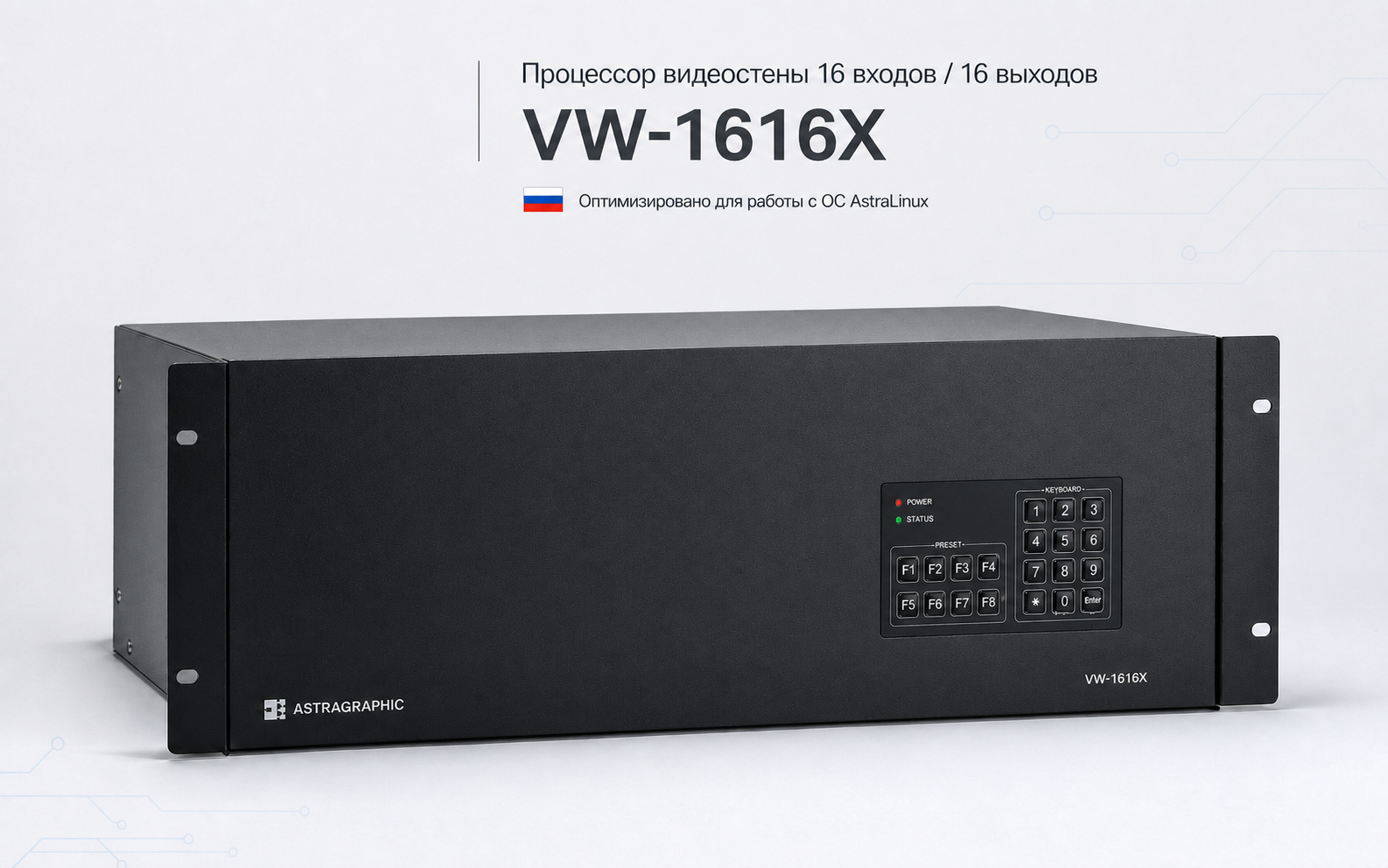

Astragraphic VW-1616X — процессор видеостены, 16 входов / 16 выходов
Крупный стоечный процессор для матричной маршрутизации шестнадцати цифровых источников на шестнадцать выходов в составе системы видеостены. Стандартная конфигурация оснащается DVI-панелью; по заказу возможно изготовление версии с HDMI Type A.
Назначение
Как работает устройство
VW-1616X принимает шестнадцать цифровых сигналов через установленную входную панель, выполняет их эквализацию и ресинхронизацию, а затем независимо направляет каждый источник на выбранный набор из шестнадцати выходов. Базовая версия использует DVI, заказная — HDMI Type A; устройство не заявляется как многооконный процессор или масштабатор.
Ключевые возможности
Преимущества
Матричная коммутация шестнадцати входов на шестнадцать выходов без привязки входа к конкретному дисплею.
Автоматическая эквализация, ресинхронизация и коррекция цифрового видеосигнала.
Эмулятор EDID на каждом входе для устойчивого согласования источников и трактов отображения.
Восемь программируемых пресетов F1–F8, блокировка передней панели и управление по RS-232.
Сценарии
Применение
- матричная маршрутизация источников для видеостен
- ситуационные и диспетчерские центры
- конференц-залы с распределёнными средствами отображения
- центры мониторинга и операторские
Подключение
Панель подключения

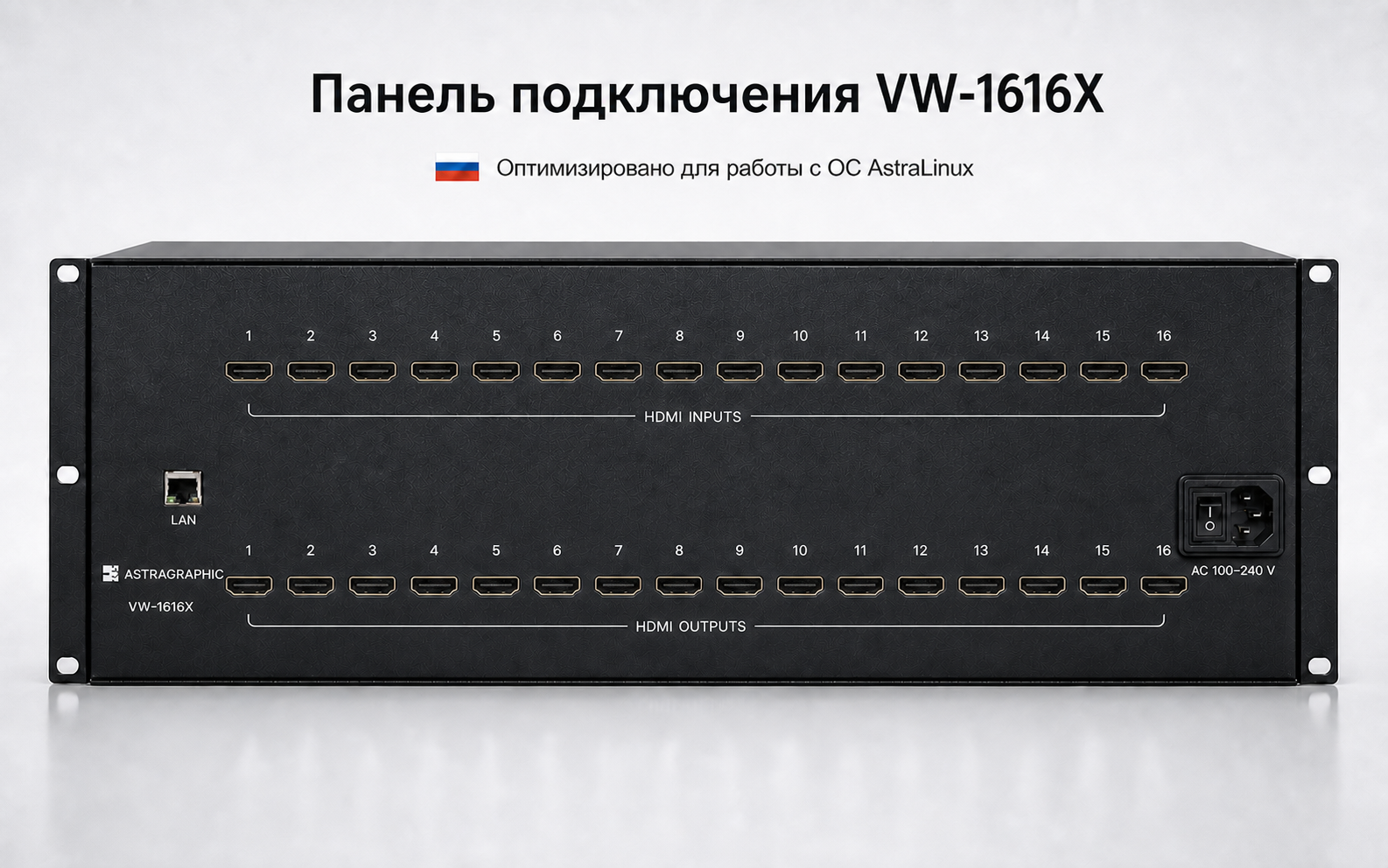

В стандартном исполнении предусмотрены 16 входов DVI и 16 выходов DVI. На изображении показана доступная к изготовлению опциональная конфигурация Astragraphic с 16 входами HDMI Type A и 16 выходами HDMI Type A.
Входы
- 16 × DVI IN — стандартная конфигурация
- 16 × HDMI Type A IN — опциональная конфигурация по заказу вместо DVI
Выходы
- 16 × DVI OUT — стандартная конфигурация
- 16 × HDMI Type A OUT — опциональная конфигурация по заказу вместо DVI
Управление и сервис
- 1 × LAN — RJ-45
- 1 × Rx/Tx — последовательный/сервисный интерфейс RS-232
- 1 × передняя панель с кнопками пресетов F1–F8
Питание
- 1 × IEC AC с сетевым выключателем
Параметры
Технические характеристики
- стандартная конфигурация: 16 × DVI IN и 16 × DVI OUT
- матричная маршрутизация любого входа на один, несколько или все выходы
- по заказу возможно изготовление конфигурации с 16 × HDMI Type A IN и 16 × HDMI Type A OUT вместо стандартной DVI-панели
- автоматическая эквализация, ресинхронизация и коррекция цифрового сигнала
- эмулятор EDID для каждого входа
- скорость передачи данных до 10,2 Гбит/с на канал
- максимальное разрешение до 4096×3072
- 8 программируемых пресетов F1–F8 и блокировка передней панели
- управление: передняя панель и RS-232
- 1 × LAN RJ-45, 1 × последовательный/сервисный интерфейс Rx/Tx и 1 × IEC AC с выключателем
- 19-дюймовое стоечное исполнение; габариты 482×220×105 мм перенесены как размер корпуса той же серии и требуют подтверждения для модификации 16×16
- питание семейства 100–240 В AC, 50/60 Гц; потребляемая мощность модификации 16×16 не опубликована
- рабочая температура 0…+55 °C
Физические интерфейсы
- 16 × DVI IN и 16 × DVI OUT — стандартная конфигурация
- 16 × HDMI Type A IN и 16 × HDMI Type A OUT — опциональная конфигурация по заказу вместо DVI
- 1 × LAN RJ-45 и 1 × Rx/Tx — последовательный/сервисный интерфейс RS-232
- 1 × IEC AC с сетевым выключателем
Габариты и масса
| Габариты | 482×220×105 мм |
|---|---|
| Масса | Не указана производителем |
