Astragraphic VW-2020X — процессор видеостены, 20 входов / 20 выходов

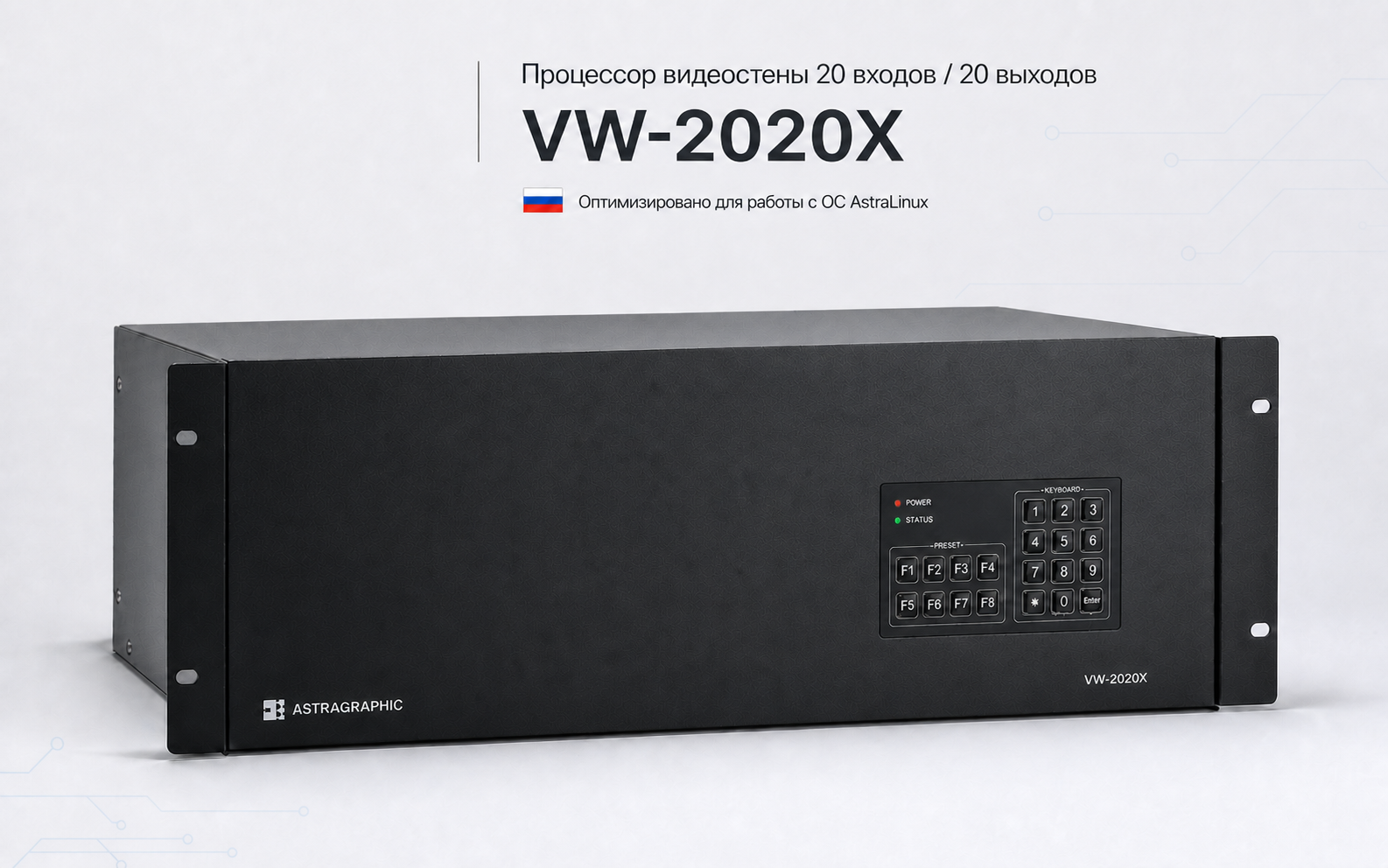

Крупноформатный стоечный процессор для матричной маршрутизации двадцати цифровых источников на двадцать выходов в составе системы видеостены. Стандартная конфигурация оснащается DVI-панелью; по заказу возможно изготовление версии с HDMI Type A.
Назначение
Как работает устройство
VW-2020X принимает двадцать цифровых сигналов через установленную входную панель, выполняет их эквализацию и ресинхронизацию, а затем независимо направляет каждый источник на выбранный набор из двадцати выходов. Базовая версия использует DVI, заказная — HDMI Type A; устройство не заявляется как многооконный процессор или масштабатор.
Ключевые возможности
Преимущества
Матричная коммутация двадцати входов на двадцать выходов в одном 19-дюймовом корпусе.
Автоматическая эквализация, ресинхронизация и коррекция цифрового видеосигнала.
Эмулятор EDID на каждом входе для устойчивого согласования источников и трактов отображения.
Восемь программируемых пресетов F1–F8, блокировка передней панели и управление по RS-232.
Сценарии
Применение
- матричная маршрутизация источников для крупных видеостен
- ситуационные и диспетчерские центры
- центры мониторинга с большим количеством источников
- распределённые комплексы отображения
Подключение
Панель подключения

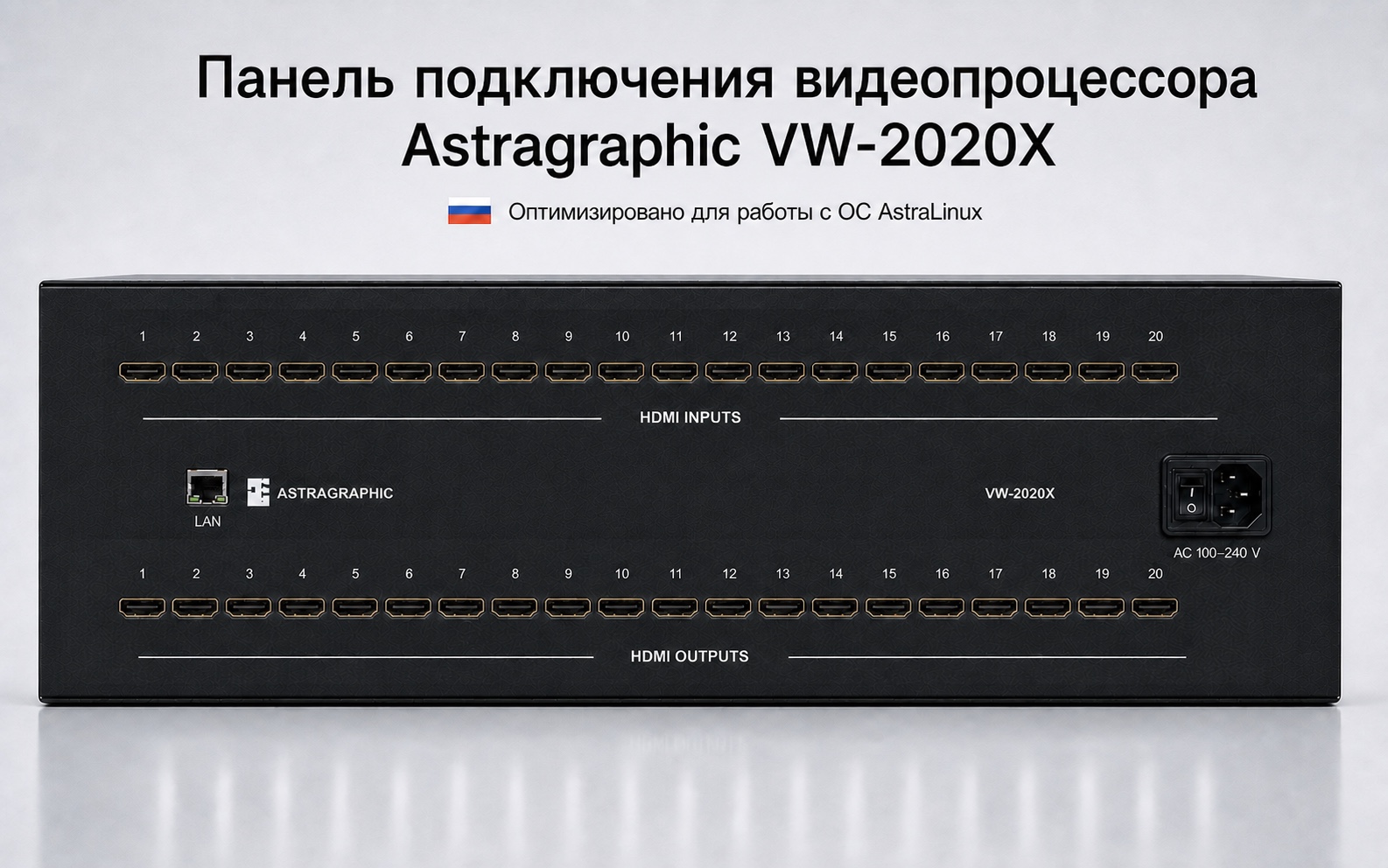

В стандартном исполнении предусмотрены 20 входов DVI и 20 выходов DVI. На изображении показана доступная к изготовлению опциональная конфигурация Astragraphic с 20 входами HDMI Type A и 20 выходами HDMI Type A.
Входы
- 20 × DVI IN — стандартная конфигурация
- 20 × HDMI Type A IN — опциональная конфигурация по заказу вместо DVI
Выходы
- 20 × DVI OUT — стандартная конфигурация
- 20 × HDMI Type A OUT — опциональная конфигурация по заказу вместо DVI
Управление и сервис
- 1 × LAN — RJ-45
- 1 × Rx/Tx — последовательный/сервисный интерфейс RS-232
- 1 × передняя панель с кнопками пресетов F1–F8
Питание
- 1 × IEC AC с сетевым выключателем
Параметры
Технические характеристики
- стандартная конфигурация: 20 × DVI IN и 20 × DVI OUT
- матричная маршрутизация любого входа на один, несколько или все выходы
- по заказу возможно изготовление конфигурации с 20 × HDMI Type A IN и 20 × HDMI Type A OUT вместо стандартной DVI-панели
- автоматическая эквализация, ресинхронизация и коррекция цифрового сигнала
- эмулятор EDID для каждого входа
- скорость передачи данных до 10,2 Гбит/с на канал
- максимальное разрешение до 4096×3072
- 8 программируемых пресетов F1–F8 и блокировка передней панели
- управление: передняя панель и RS-232
- 1 × LAN RJ-45, 1 × последовательный/сервисный интерфейс Rx/Tx и 1 × IEC AC с выключателем
- 19-дюймовое стоечное исполнение; габариты 482×220×105 мм
- питание 100–240 В AC, 50/60 Гц; потребляемая мощность 135 ВА
- масса 4,7 кг
- рабочая температура 0…+55 °C
Физические интерфейсы
- 20 × DVI IN и 20 × DVI OUT — стандартная конфигурация
- 20 × HDMI Type A IN и 20 × HDMI Type A OUT — опциональная конфигурация по заказу вместо DVI
- 1 × LAN RJ-45 и 1 × Rx/Tx — последовательный/сервисный интерфейс RS-232
- 1 × IEC AC с сетевым выключателем
Габариты и масса
| Габариты | 482×220×105 мм |
|---|---|
| Масса | 4,7 кг |
