Astragraphic VW-88X — процессор видеостены, 8 входов / 8 выходов

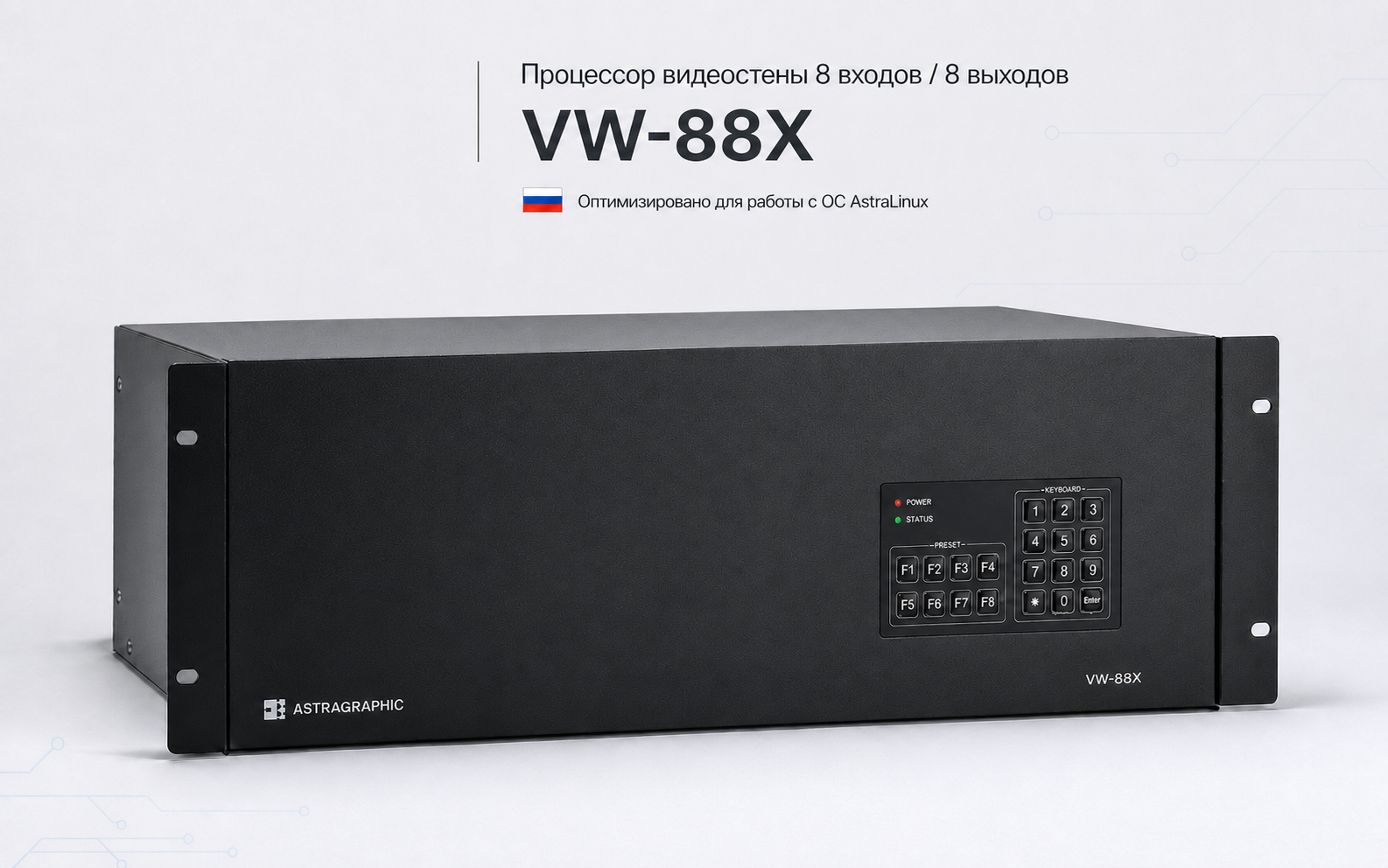

Крупный 19-дюймовый стоечный процессор в металлическом корпусе для матричной маршрутизации восьми цифровых источников на восемь выходов. Стандартная конфигурация оснащается DVI-панелью; по заказу возможно изготовление версии с HDMI Type A.
Назначение
Как работает устройство
VW-88X принимает восемь цифровых сигналов через установленную входную панель, выполняет их эквализацию и ресинхронизацию, а затем независимо направляет каждый источник на выбранный набор из восьми выходов. Базовая версия использует DVI, заказная — HDMI Type A; устройство не заявляется как многооконный процессор или масштабатор.
Ключевые возможности
Преимущества
Матричная коммутация восьми входов на восемь выходов без привязки входа к конкретному дисплею.
Автоматическая эквализация, ресинхронизация и коррекция цифрового видеосигнала.
Эмулятор EDID на каждом входе для устойчивого согласования источников и трактов отображения.
Восемь программируемых пресетов F1–F8, блокировка передней панели и управление по LAN.
Сценарии
Применение
- матричная маршрутизация источников для видеостен
- ситуационные и диспетчерские центры
- конференц-залы с распределёнными средствами отображения
- центры мониторинга и операторские
Подключение
Панель подключения

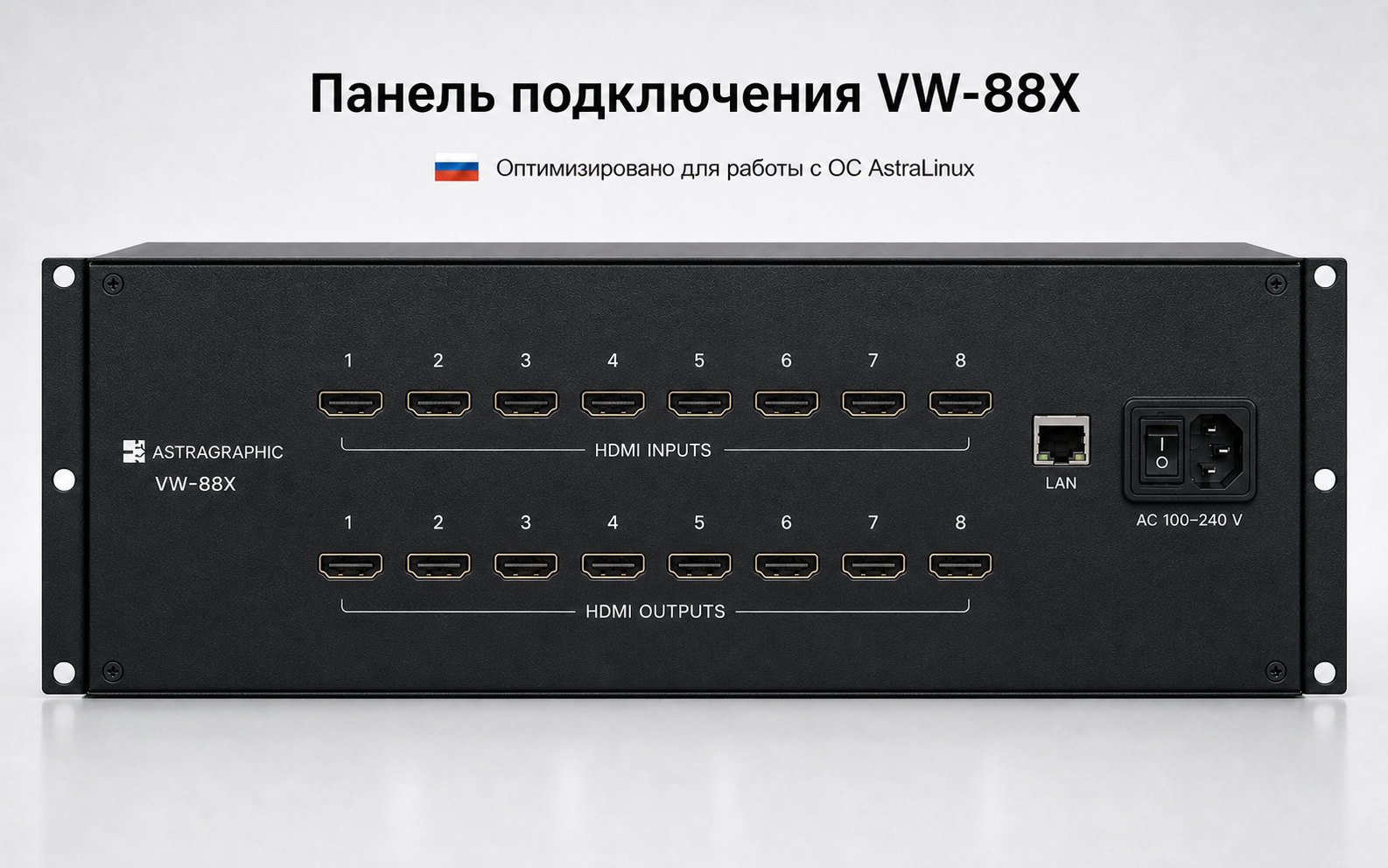

В стандартном исполнении предусмотрены 8 входов DVI и 8 выходов DVI. На изображении показана доступная к изготовлению опциональная конфигурация Astragraphic с 8 входами HDMI Type A и 8 выходами HDMI Type A.
Входы
- 8 × DVI IN — стандартная конфигурация
- 8 × HDMI Type A IN — опциональная конфигурация по заказу вместо DVI
Выходы
- 8 × DVI OUT — стандартная конфигурация
- 8 × HDMI Type A OUT — опциональная конфигурация по заказу вместо DVI
Управление
- 1 × LAN — RJ-45
- 1 × передняя панель с кнопками пресетов F1–F8
Питание
- 1 × IEC AC с сетевым выключателем
Параметры
Технические характеристики
- стандартная конфигурация: 8 × DVI IN и 8 × DVI OUT
- матричная маршрутизация любого входа на один, несколько или все выходы
- по заказу возможно изготовление конфигурации с 8 × HDMI Type A IN и 8 × HDMI Type A OUT вместо стандартной DVI-панели
- автоматическая эквализация, ресинхронизация и коррекция цифрового сигнала
- эмулятор EDID для каждого входа
- скорость передачи данных до 10,2 Гбит/с на канал
- максимальное разрешение до 4096×3072
- 8 программируемых пресетов F1–F8 и блокировка передней панели
- управление: передняя панель и LAN
- 1 × LAN RJ-45 и 1 × IEC AC с выключателем
- крупный металлический корпус для монтажа в 19-дюймовую стойку; точные габариты модификации 8×8 не опубликованы
- питание семейства 100–240 В AC, 50/60 Гц; потребляемая мощность модификации 8×8 не опубликована
- рабочая температура 0…+55 °C
Физические интерфейсы
- 8 × DVI IN и 8 × DVI OUT — стандартная конфигурация
- 8 × HDMI Type A IN и 8 × HDMI Type A OUT — опциональная конфигурация по заказу вместо DVI
- 1 × LAN RJ-45
- 1 × IEC AC с сетевым выключателем
Габариты и масса
| Габариты | Не указаны производителем |
|---|---|
| Масса | Не указана производителем |
