Astragraphic AN-320P — двунаправленный IP-аудиомодуль с PoE
Сетевой модуль для двунаправленной передачи звука между конференц-оборудованием и IP-сетью. Может работать как энкодер или декодер и поддерживает каскадное соединение устройств.
Назначение
Как работает устройство
В режиме энкодера модуль оцифровывает два балансных микрофонных сигнала и передаёт их по сети; в режиме декодера принимает, микширует и выдаёт аудиопотоки на линейный выход.
Ключевые возможности
Преимущества
Два режима работы: сетевой аудиоэнкодер или декодер.
Два балансных микрофонных входа и балансный линейный выход.
Два сетевых порта для каскадного соединения, один из них поддерживает PoE.
Гибкие схемы: точка-точка, много-к-одному, один-ко-многим и много-ко-многим.
Сценарии
Применение
- передача аудио конференц-системы по локальной сети
- централизованный сбор микрофонных сигналов
- сетевое оповещение и распределение аудио
- каскадирование аудиомодулей в переговорных и залах
Подключение

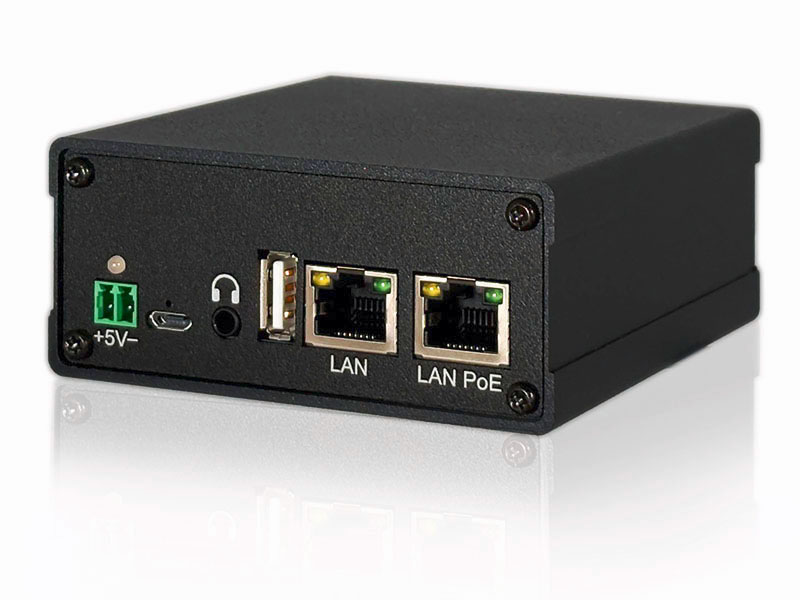

Панель подключения
Панель показана по техническому изображению. Количество, типы и расположение разъёмов не изменялись.
Сеть
- 1 × LAN — RJ-45
- 1 × LAN PoE — RJ-45
Аудио и GPIO
- 2 × MIC — балансные входы на клеммных разъёмах
- 1 × LINE OUT — балансный выход на клеммном разъёме
- 2 × GPIO — клеммные группы
- 1 × выход для наушников — 3,5 мм
Сервис
- 1 × Micro-USB
- 1 × USB-A для обновления прошивки
Питание
- PoE через 1 × LAN PoE — RJ-45 для первого устройства
- 1 × вход внешнего питания +5V/1A для последующих устройств в каскаде
Параметры
Технические характеристики
- двунаправленный IP-аудиомодуль
- TCP/IP Ethernet
- режим передатчика и приёмника
- 2 балансных микрофонных входа
- 1 балансный линейный выход
- 2×RJ-45
- PoE
- каскадирование до 4 модулей
- GPIO
- внешнее питание 5 В / 1 А
- выход на наушники
- режимы point-to-point / one-to-many / many-to-many
Физические интерфейсы
- 2 × RJ-45: LAN и LAN PoE
- 2 × MIC IN, 1 × LINE OUT и 2 × GPIO на клеммных группах
- 1 × выход для наушников 3,5 мм, 1 × Micro-USB и 1 × USB-A
- 1 × вход внешнего питания +5 V
Габариты и масса
| Габариты | 90×104×40 мм |
|---|---|
| Масса | Не указана производителем |
