Astragraphic DA-140H — усилитель-распределитель DVI/HDMI 1×4
Компактный усилитель-распределитель для одного DVI-источника и четырёх HDMI-приёмников. Выполняет эквализацию, восстановление и нормализацию цифрового сигнала.
Назначение
Как работает устройство
Устройство принимает один DVI-сигнал, восстанавливает и усиливает его, после чего распределяет на четыре HDMI-выхода. Карточка показывает конкретную DVI-входную модификацию.
Ключевые возможности
Преимущества
Распределение одного DVI-источника на четыре HDMI-приёмника.
Автоматический эквалайзер и восстановление цифрового сигнала.
Три коэффициента усиления для согласования линии.
Поддержка EDID и трасс до 40 м.
Сценарии
Применение
- распределение сигнала на четыре дисплея
- презентационные и учебные системы
- информационные панели
- компенсация потерь в протяжённых цифровых линиях
Подключение

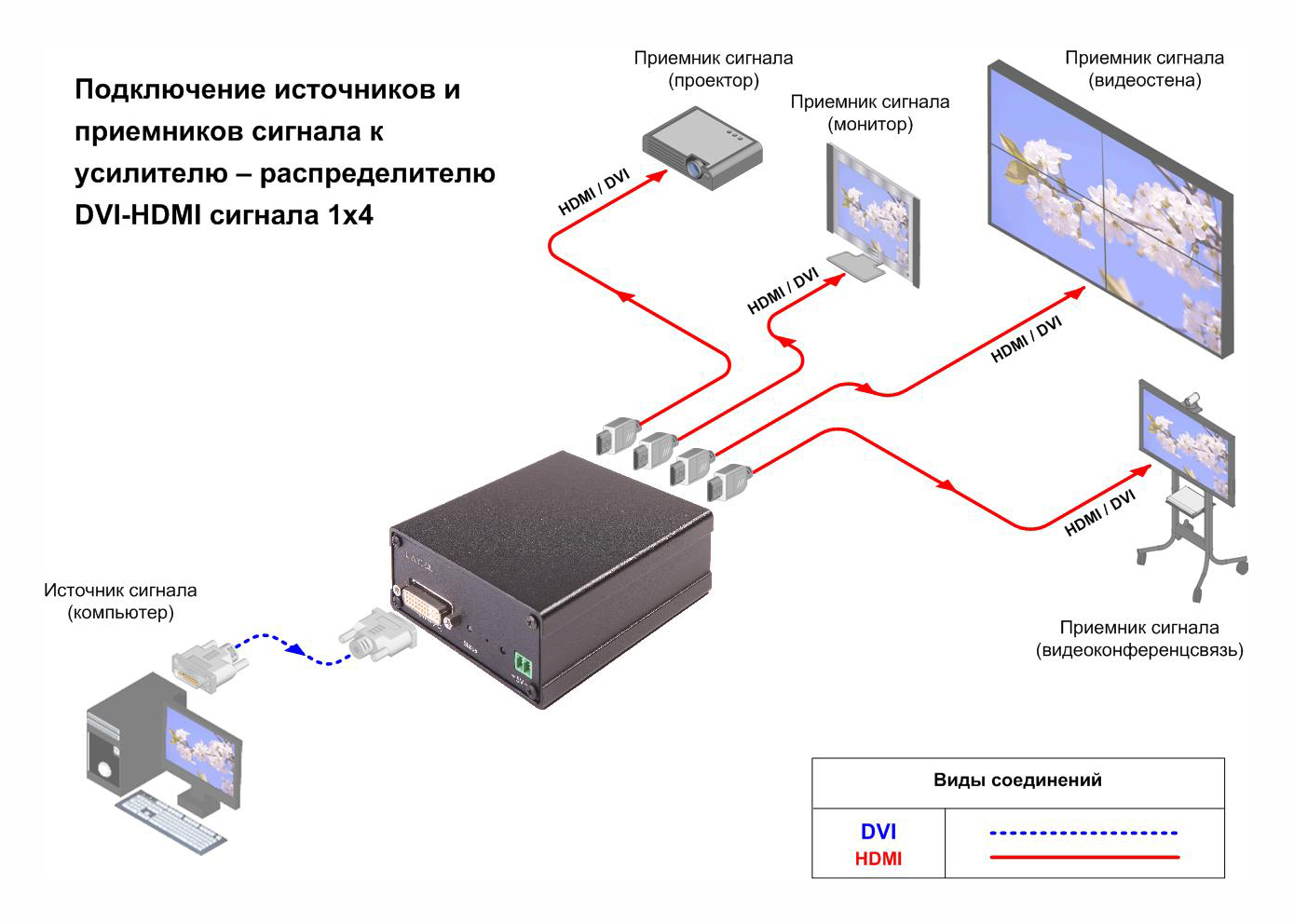

Панель подключения
Панель показана по техническому изображению. Количество, типы и расположение разъёмов не изменялись.
Вход
- 1 × DVI — конкретная модификация, показанная на референсе
Выходы
- 4 × HDMI
Питание
- 1 × вход 5 V DC
Параметры
Технические характеристики
- усилитель-распределитель/процессор цифрового сигнала 1×4
- 1 × DVI-вход в показанной модификации
- 4 × HDMI-выхода
- поддержка EDID
- автоматический эквалайзер
- три коэффициента усиления
- восстановление и нормализация сигнала
- максимальное разрешение до 4096×3072 px
- длина трассы до 40 м
- питание 5 V
- габариты 92×40×113 мм; масса 300 г
Физические интерфейсы
- 1 × DVI IN и 4 × HDMI OUT
- 1 × вход питания 5 V DC
Габариты и масса
| Габариты | 92×40×113 мм |
|---|---|
| Масса | 300 г |
