Astragraphic DR-470Q — четырёхканальный цифровой DVB/IP-ресивер
Профессиональный четырёхканальный ресивер для приёма DVB-T/T2/C и преобразования транспортных потоков в IP. Предназначен для головных станций и распределения цифрового телевидения по сети.
Назначение
Как работает устройство
Устройство принимает до четырёх RF-сигналов, демодулирует цифровые телевизионные потоки и передаёт выбранные сервисы в IP-сеть через два Gigabit Ethernet-интерфейса.
Ключевые возможности
Преимущества
Одновременный приём четырёх RF-каналов DVB-T, DVB-T2 или DVB-C.
Формирование до 63 IP-потоков SPTS.
Два Gigabit Ethernet-выхода с UDP/RTP unicast и multicast.
Отдельный сетевой порт CONTROL и веб-интерфейс управления.
Сценарии
Применение
- головные станции цифрового телевидения
- гостиничные и корпоративные IPTV-сети
- распределение эфирных и кабельных программ по IP
- централизованный телевизионный мониторинг
Подключение

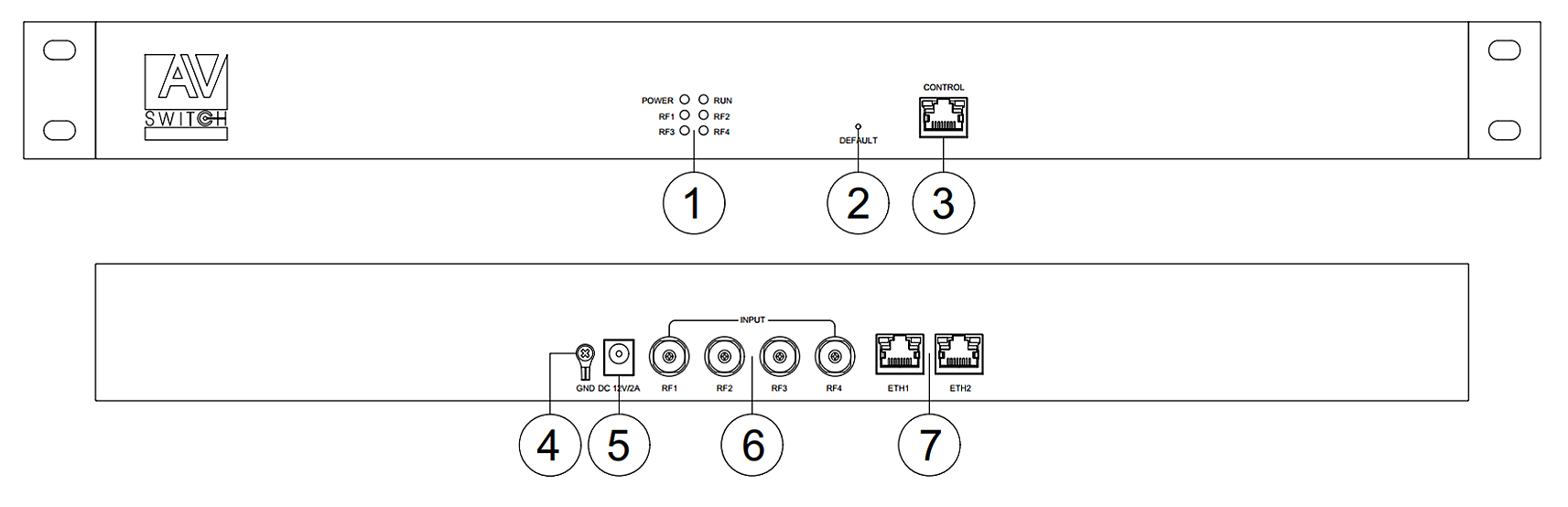

Панель подключения
Панель показана по техническому изображению. Количество, типы и расположение разъёмов не изменялись.
RF-входы
- 4 × F-type
- DVB-T/T2/C
- 48–870 МГц
- 40–90 дБмкВ
IP-выходы
- 2 × Gigabit Ethernet RJ-45
- до 63 SPTS
- UDP/RTP unicast/multicast
- до 1000 Мбит/с
Управление
- 1 × отдельный RJ-45 CONTROL
- web UI
- DEFAULT/reset
Питание
- 1 × вход DC 12 V / 2 A
- 1 × клемма GND
Параметры
Технические характеристики
- четырёхканальный цифровой DVB/IP-ресивер
- 4 × RF-входа F-type
- стандарты DVB-T, DVB-T2 и DVB-C
- диапазон RF 48–870 МГц; уровень 40–90 дБмкВ
- 2 × Gigabit Ethernet RJ-45 для IP-выхода
- до 63 потоков SPTS
- UDP/RTP unicast и multicast
- суммарная скорость до 1000 Мбит/с
- отдельный RJ-45 CONTROL, web UI и DEFAULT/reset
- питание DC 12 V / 2 A; клемма GND
- фронтальные дисплей, навигационные кнопки и индикаторы состояния/питания
Физические интерфейсы
- 4 × RF-входа F-type
- 2 × RJ-45 Gigabit Ethernet для IP-выхода и 1 × RJ-45 CONTROL
- 1 × вход DC 12 V и 1 × клемма GND
Габариты и масса
| Габариты | Не указаны производителем |
|---|---|
| Масса | Не указана производителем |
