Astragraphic · FV-4200Q
Astragraphic FV-4200Q — комплект передачи HDMI по оптоволокну
Компактный комплект TX/RX для преобразования HDMI в оптический сигнал и обратного восстановления. Предназначен для протяжённых линий, где медный HDMI-кабель неприменим.
Назначение
Как работает устройство
Передатчик преобразует входной HDMI-сигнал в оптический поток, а приёмник декодирует его обратно в HDMI на удалённой стороне линии.
Ключевые возможности
Преимущества
Передача HDMI до 4K по одномодовому или многомодовому оптоволокну.
Дальность до 300 м с HDCP и до 2000 м без HDCP по одномодовому волокну.
Поддержка EDID и HPD для согласования источника и дисплея.
Компактные модули с отдельным питанием 5 V DC.
Сценарии
Применение
- удалённые дисплеи и проекторы
- конференц-залы и актовые пространства
- межэтажные и межкорпусные оптические линии
- объекты с требованиями к большой дальности передачи
Подключение

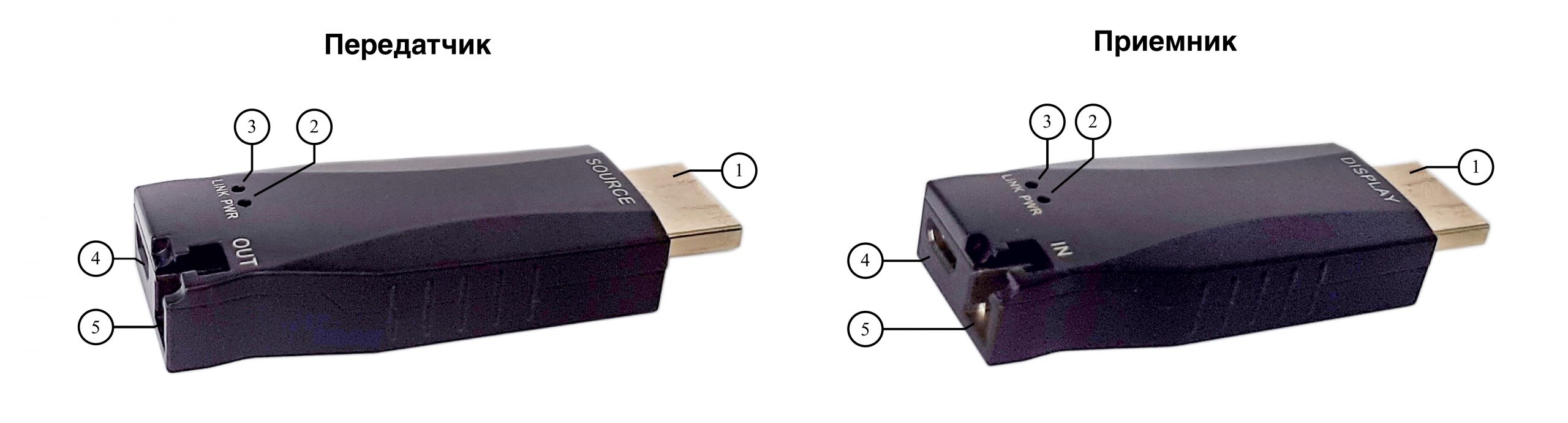

Панель подключения
Панель показана по техническому изображению. Количество, типы и расположение разъёмов не изменялись.
Передатчик TX
- 1 × HDMI Type A input
- 1 × LC optical output
- 1 × USB/DC 5 V, 1 A
- PWR и LINK LED
Приёмник RX
- 1 × LC optical input
- 1 × HDMI Type A output
- 1 × USB/DC 5 V, 1 A
- PWR и LINK LED
Параметры
Технические характеристики
- комплект TX/RX передачи HDMI по оптоволокну
- TX: HDMI Type A input и LC optical output
- RX: LC optical input и HDMI Type A output
- HDMI 1.4, разрешение до 4K, HDCP, EDID и HPD
- аудиоформаты PCM, Dolby Digital, DTS и DTS-HD
- до 300 м с HDCP по одномодовому или многомодовому волокну
- до 2000 м без HDCP по одномодовому волокну
- два адаптера питания 5 V DC, 1 A; потребляемая мощность 2,5 Вт
- размер одного модуля 60×10×22 мм; масса 26 г
- рабочая температура −10…+55 °C; влажность 10–90 %
Физические интерфейсы
- TX: 1 × HDMI IN, 1 × LC OUT и 1 × USB/DC 5 V
- RX: 1 × LC IN, 1 × HDMI OUT и 1 × USB/DC 5 V
Габариты и масса
| Габариты | 60×10×22 мм для одного модуля |
|---|---|
| Масса | 26 г |
