Astragraphic KS-240H — автоматический HDMI-коммутатор 2×4
Компактный автоматический HDMI-коммутатор и распределитель для двух источников и четырёх устройств отображения. Восстанавливает сигнал и сохраняет данные EDID.
Назначение
Как работает устройство
Коммутатор выбирает один из двух HDMI-источников, восстанавливает цифровой сигнал и одновременно направляет его на четыре HDMI-выхода.
Ключевые возможности
Преимущества
Два HDMI-входа и четыре синхронных HDMI-выхода.
Автоматический выбор и коммутация источника.
Восстановление и эквализация сигнала, EDID и HDCP.
Управление по RS-232 и локальными кнопками S1/S2.
Сценарии
Применение
- переговорные и учебные аудитории
- одновременный вывод на дисплеи и проектор
- информационные экраны
- компактные презентационные системы

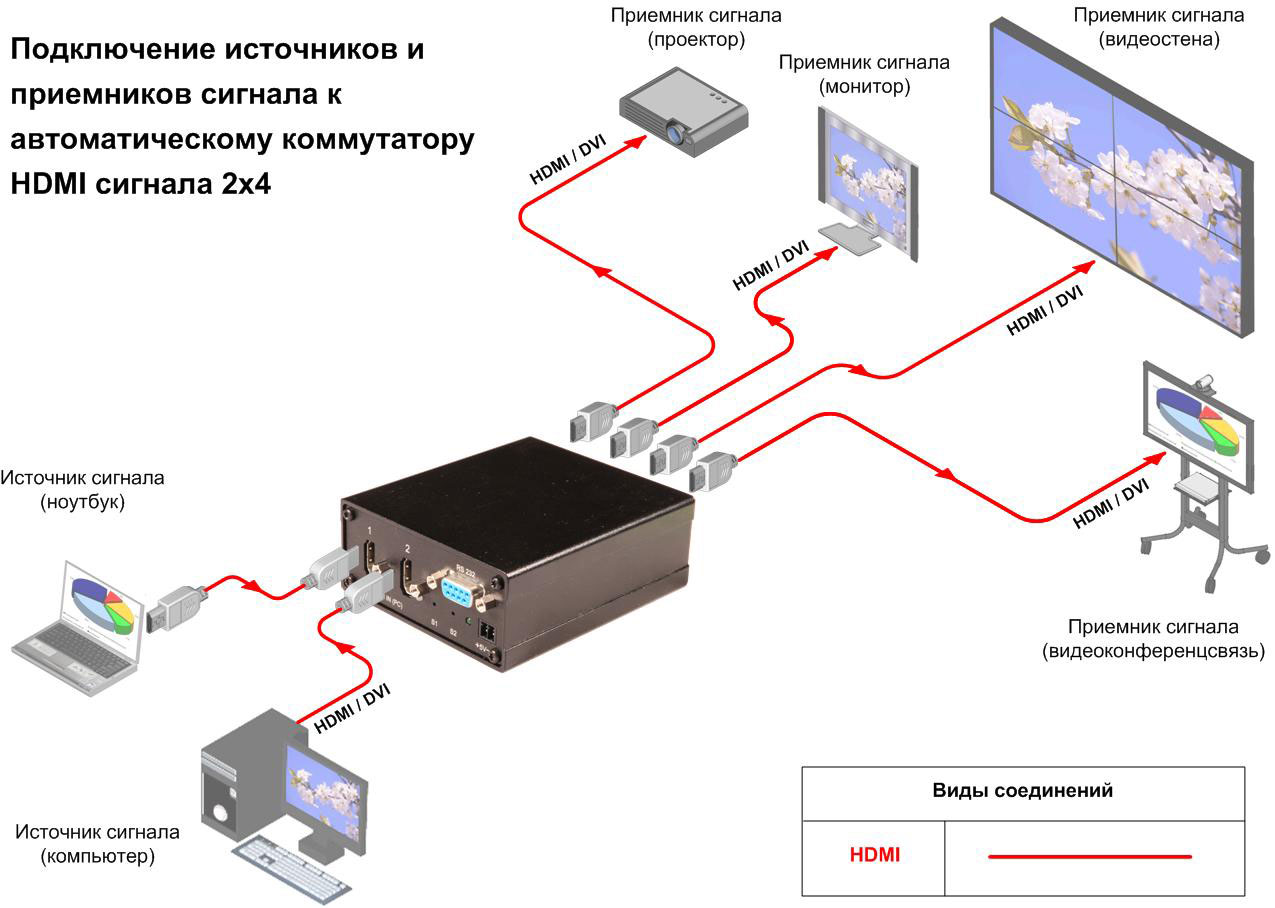

Подключение
Панель подключения
Панель показана по техническому изображению. Количество, типы и расположение разъёмов не изменялись.
Видео
- 2 × HDMI IN
- 4 × HDMI OUT
Управление
- 1 × RS-232 — DE-9
- локальные кнопки S1/S2
Питание
- 1 × вход 5 V DC
Параметры
Технические характеристики
- автоматический HDMI-коммутатор/распределитель 2×4
- 2 × HDMI IN
- 4 × HDMI OUT
- управление RS-232 DE-9 и локальными кнопками S1/S2
- автоматический выбор и коммутация источника
- восстановление и эквализация сигнала
- поддержка EDID и HDCP
- максимальное разрешение 4096×3072 px
- питание 5 V
- габариты 92×40×112 мм; масса 320 г
- рабочая температура 5…45 °C; влажность 10–90 %
Физические интерфейсы
- 2 × HDMI IN и 4 × HDMI OUT
- 1 × RS-232 DE-9
- 1 × вход питания 5 V DC
Габариты и масса
| Габариты | 92×40×112 мм |
|---|---|
| Масса | 320 г |
