Astragraphic QM-880U — бесшовный матричный коммутатор UHD 8×8
Профессиональная HDMI-матрица 8×8 для независимой маршрутизации UHD-сигналов. Поддерживает бесшовное переключение, видеостену, работу с EDID и сохранение сцен.
Назначение
Как работает устройство
Коммутатор принимает восемь HDMI-источников и независимо направляет любой из них на восемь HDMI-выходов, сохраняя управляемое переключение видео, аудио и ИК-каналов.
Ключевые возможности
Преимущества
Независимая матричная коммутация восьми HDMI-источников на восемь выходов.
Бесшовное переключение и встроенная функция видеостены.
Извлечение и вставка аудио, управление EDID и сохранение до восьми сцен.
Управление с передней панели, по RS-232, LAN/TCP-IP и ИК.
Сценарии
Применение
- ситуационные и диспетчерские центры
- конференц-залы с несколькими источниками и дисплеями
- многоэкранные презентационные комплексы
- централизованная коммутация UHD-сигналов
Подключение

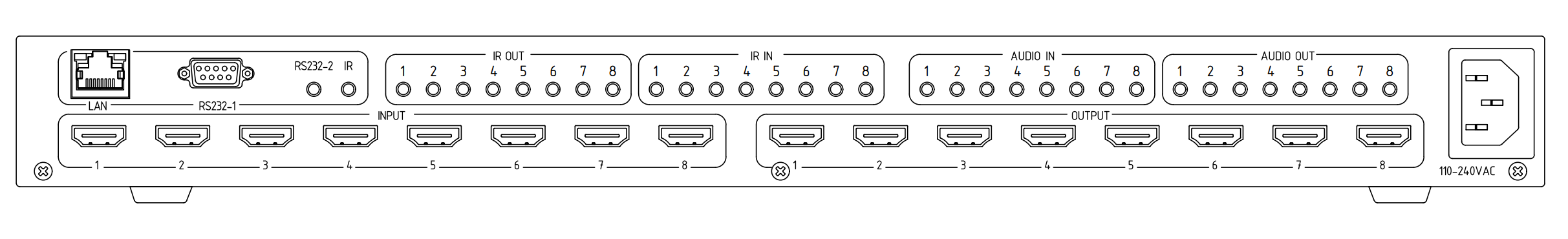

Панель подключения
Панель показана по техническому изображению. Количество, типы и расположение разъёмов не изменялись.
Видео
- 8 × HDMI Type A IN, HDMI 2.0 / HDCP 2.2
- 8 × HDMI Type A OUT
Аудио
- 8 × Audio IN — 3,5 мм
- 8 × Audio OUT — 3,5 мм
ИК
- 8 × IR IN
- 8 × IR OUT; маршрутизация следует за видео
Управление
- передняя панель
- 1 × RS232-1 — DE-9
- 1 × RS232-2
- 1 × LAN 10/100, TCP/IP и HTML5
- ИК
Питание
- 1 × вход питания 110–240 V AC
Параметры
Технические характеристики
- 8 × HDMI Type A входов, HDMI 2.0 / HDCP 2.2
- 8 × HDMI Type A выходов
- 8 × Audio IN 3,5 мм и 8 × Audio OUT 3,5 мм
- 8 × IR IN и 8 × IR OUT с маршрутизацией вслед за видео
- бесшовное переключение, видеостена, EDID, извлечение и вставка аудио
- до 8 сохраняемых сцен
- управление: передняя панель, RS232-1, RS232-2, LAN 10/100 TCP/IP/HTML5 и ИК
- полоса пропускания 18 Гбит/с
- входной формат до 4096×2160@60; выходной формат до 3840×2160@60
- питание 110–240 V AC, потребляемая мощность до 100 Вт
- габариты 430×300×44 мм; масса 5 кг; рабочая температура 0…+40 °C
Физические интерфейсы
- 8 × HDMI IN и 8 × HDMI OUT
- 8 × Audio IN 3,5 мм и 8 × Audio OUT 3,5 мм
- 8 × IR IN и 8 × IR OUT
- 1 × RS232-1 DE-9, 1 × RS232-2 и 1 × LAN
- 1 × вход питания 110–240 V AC
Габариты и масса
| Габариты | 430×300×44 мм |
|---|---|
| Масса | 5 кг |
